TOLERANSI & SUAIAN

 TOLERANSI

T

oleransi ukuran (dimensional tolerance) adalah perbedaan ukuran antara kedua harga batas (two permissible limits) dimana ukuran atau jarak permukaan/batas geometri komponen harus terletak. Untuk setiap komponen perlu didefinisikan suatu ukuran dasar (basic size) sehingga kedua harga batas (maksimum dan minimum, yang membatasi daerah toleransi; tolerance zone) dapat dinyatakan dengan suatu penyimpangan (deviation) terhadap ukuran dasar. Ukuran dasar ini sedapat mungkin dinyatakan dengan bilangan bulat. Besar dan tanda (positif atau negatif) penyimpangan dapat diketahui dengan cara mengurangkan ukuran dasar terhadap harga batas yang bersangkutan.

Berdasarkan atas pertimbangan akan pentingnya komponen dengan bentuk silinder (yang mempunyai penampang lingkaran) dalam bangunan mesin serta untuk mempermudah pembahasan, selanjutnya hanya akan dipandang komponen- komponen silindrik. Tentu saja sistem limit dan suaian ISO ini dapat pula digunakan untuk komponen-komponen yang tidak silindrik. Dengan demikian, istilah lubang (hole) dan poros (shaft) disini dapat diartikan secara lebih luas dengan maksud untuk menunjukan “ruang kosong” dan “ruang padat” yang dibatasi oleh dua buah muka atau bidang-bidang singung. Contohnya lebar alur dan tebal pasak. Dengan mengambil contoh suatu poros dan suatu lubang, beberapa istilah yang telah didefinisikan diatas serta beberapa istilah lain yang penting diperlihatkan pada gambar.

Toleransi Linier (Linier Tolerances)

Sampai saat ini, untuk membuat suatu benda kerja, sulit sekali untukmencapai ukuran dengan tepat, hal ini disebabkan antara lain oleh:

a) Kesalahan melihat alat ukur

b) Kondisi alat/mesin

c) Terjadi perubahan suhu pada waktu penyayatan/pengerjaan benda kerja.

Berdasarkan paparan tersebut, setiap ukuran dasar harus diberi dua penyimpangan izin yaitu penyimpangan atas dan penyimpangan bawah. Perbedaan antara penyimpangan atas dan penyimpangan bawah adalah toleransi. Tujuan penting toleransi ini adalah agar benda kerja dapat diproduksi secara massal pada tempat yang berbeda dan tetap dapat memenuhi fungsinya, terutama fungsi mampu tukar, seperti pada suku cadang mesin otomotif yang diperdagangkan.



Istilah dalam Toleransi

Pengertian istilah dalam lingkup toleransi dapat dilihat pada gambar dan paparan berikut ini.

Contoh :

Dari gambar berikut ini dapat ditentukan harga :

Jika

Ukuran Nominal               = 15 mm

Penyimp Atas (Pa)           : +0,2 mm

Penyimp bawah (Pb)      : +0,1 mm

Ukuram maksimum        = 15,2 mm

Ukuran mimimal               = 15,1 mm

Toleransi Umum

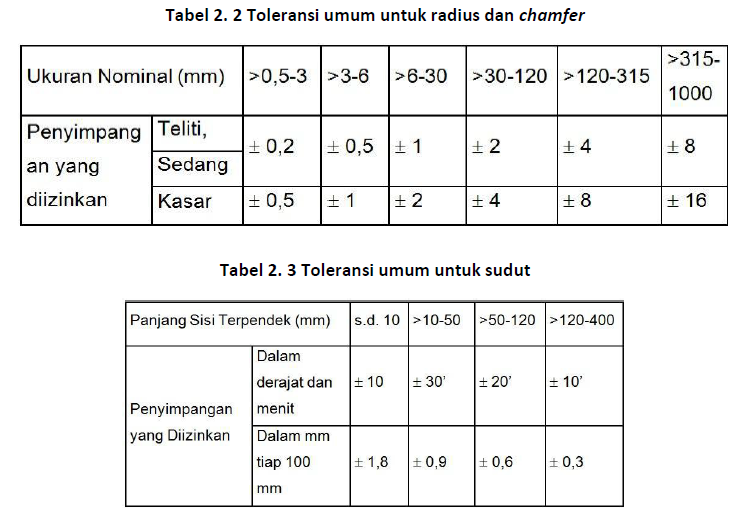

Toleransi umum ialah toleransi yang mengikat beberapa ukuran dasar, sedangkan tolertansi khusus hanya mewakili ukuran dasar dengan toleransi tersebut dicantumkan. Berikut disampaikan toleransi umum yang standar pada gambar kerja kualitas toleransi umum dipilih antara teliti, sedang atau kasar. Yang paling sering dipilih adalah kualitas sedang (medium).

Kualitas Toleransi

Dalam system standar limit dan suaian, sekelompok toleransi yang dianggap mempuyai ketelitian yang setara untuk semua ukuran dasar, disebut Kualitas Toleransi Secara garis besar, gambaran secara umum dari hubungan antara pengelompokan kualitas toleransi ini dengan proses pengerjaannya adalah sbb.



1.       Kualitas 1 – 4 adalah untuk pengerjaan yang sangat teliti. Misalnya pembuatan alat ukur, instrument optik, dll.

2.       Kualitas 5 – 11 untuk proses pengerjaan dengan permesinan biasa, termasuk untuk komponen-komponen yang mampu tukar.

3.       Kualitas 12 – 16 untuk proses pengerjaan yang kasar, seperti pengecoran, penempaan, pengerolan, dsb.



Harga kualitas toleransi ditentukan dengan melihat ukuran diameter nominal D, harga rata-rata geometric dari kelompok ukuran nominal, dalam mm pada tabel diatas dan dihubungkan dengan harga nilai toleransi (i) untuk setiap rentang. Besarnya harga nilai toleransi dapat dilihat pada tabel 2.2.5.

Untuk tingkat toleransi IT 5 s/d 16, nilai toleransinya ditentukan oleh satuan toleransi i, sebagai berikut :

i = 0,45 𝐷3 + 0,001D dalam satuan micron, dan D, harga rata-rata geometric dari kelompok ukuran nominal, dalam mm.. Untuk mempermudah dalam hal perhitungan maka kualitas toleransi di rangkum dalam table 2.2.7.
